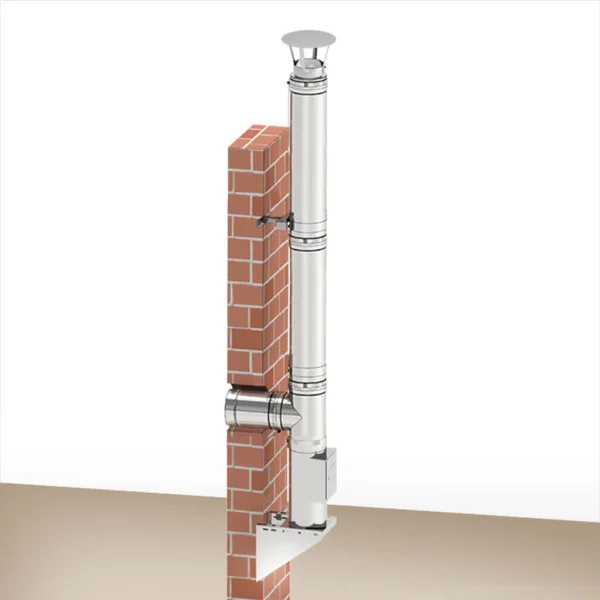

Le paquet de cheminée Jeremias Eco à double paroi de 4,8 m – universellement applicable
La cheminée Jeremias Eco de 4,8 m à double paroi est une alternative économique au système DW-FU à double paroi. Il convient au fonctionnement en milieu humide et sec, en dépression, et à la combustion de fioul, de gaz et de combustibles solides. Il comprend quatre éléments de 1000 mm de long, un support pour le montage au mur ou au sol, une porte en plâtre, une pièce en T à 90° pour le raccordement du tuyau de poêle ainsi qu’une douille murale comprenant une rosace, un support mural réglable entre 50 et 70 mm, une fermeture de bouche, un capuchon de pluie et une bande de serrage encastrée de 70 mm de large.
Données techniques
La température de fonctionnement du paquet de cheminée Jeremias Eco à double paroi de 4,8 m est de 600 °C, la résistance au feu de suie est de 1000 °C. Le matériau extérieur utilisé est un acier inoxydable de 0,5 mm d’épaisseur, avec une isolation de 25 mm à l’intérieur. Les différents éléments sont assemblés par connexion enfichable et peuvent être montés sur le mur avec une distance de 50-150 mm. Le système est disponible dans différents diamètres compris entre 130 et 300 mm.
- 1x support pour montage mural ou au sol
- 1x plaques de support réglables de 50 – 150 mm (uniquement pour le montage mural)
- 1x porte de nettoyage
- 1x Pièce en T 90° pour le raccordement du tuyau de poêle
- 1x gaine murale avec revêtement mural – 500 mm peut être raccourci
- 1x rosace murale pour gaine murale
- 1x support mural réglable de 50 à 70 mm
- 4x élément de longueur 1000 mm
- 1x Fermeture de la bouche
- 1x capuchon de pluie
Données techniques :
| Type | DW ECO 2.0 |
|---|---|
| Mode de fonctionnement | Pression négative, pression positive, fonctionnement sec / humide |
| Carburants | Bois (naturel), pétrole, gaz, copeaux de bois, bûches, coke, tourbe, charbon saufcharbonanthracite) |
| Température des gaz d’échappement | jusqu’à 600° sec / humide |
| Isolation | Isolation minérale de 25 mm |
| Tube intérieur | épaisseur du matériau 0,5 mm |
| Tube extérieur | épaisseur du matériau 0,5 mm / brillant |
| Résistance thermique | R37 m² K/W (à 25 mm) |
| Entretoise murale | nécessaire tous les 4 m |
| Soudure | TIG continu |
| Distance de sécurité | distance min. aux composants combustibles (combustibles solides) dans la partie verticale : 70 mm distance min. aux composants combustibles (huile, gaz) dans la partie verticale : 30 mm |
| Ø intérieur de la cheminée (mm) | 130 | 150 | 160 | 180 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|
| Ø extérieur de la cheminée (mm) | 180 | 200 | 210 | 230 |
