Ce kit offre une solution complète pour récupérer et redistribuer efficacement l’air chaud non valorisé des poêles à bois. Selon le nombre de bouches de soufflage requises et le diamètre de votre conduit, il vous fournira la solution sur mesure dont vous avez besoin. La sonde à distance permet, lors de l’installation, de régler la température de déclenchement. Elle est reliée directement au moteur du système de récupération.
Extracteur d’air chaud du conduit de votre poêle à bois
En fonction du diamètre de votre conduit, vous avez à votre disposition deux modèles de collecteur Opti’Air, le premier en diamètre 150mm et le second en diamètre de 180mm. Ce système de récupération s’adapte directement autour du conduit existant. Il extrait la chaleur perdue le long de ce dernier, sans création de “bistrage” dans le conduit.
Diffuseur d’air chaud dans les pièces de la maison
En fonction de votre besoin de répartition vous avez la possibilité de distribuer la chaleur dans 2 ou 3 pièces grâce à des bouches de soufflage. Vous définirez en fonction de votre besoin la puissance du bloc de distribution. (350m³/h pour 2 bouches de soufflage ou 500m³/h pour 3 bouches)
kit 2 bouches collecteur 150 ou 180mm:
- 1 collecteur OPTI’AIR diam. 150 ou 180mm.
- 1 groupe ECO’AIR 350m3/h.
- 2 bouches de soufflage.
- 1 gaine alu noir laqué 1.5 ml.
- 1 gaine isolée 10 ml.
- 1 Y Ø 125 mm.
- 1 scotch alu.
- 8 colliers.
- 1 SAD 45°C.

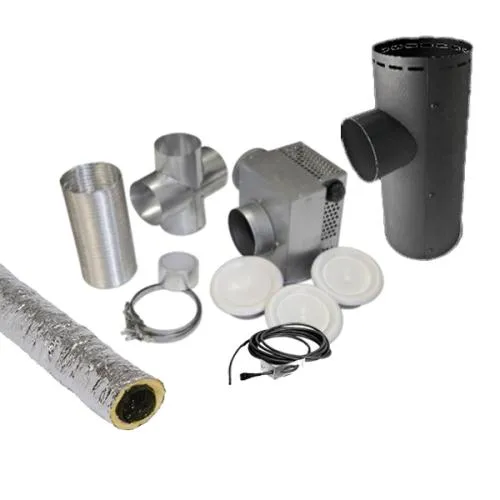

kit 3 bouches collecteur 150 ou 180mm
- 1 collecteur OPTI’AIR diam. 150 ou 180mm.
- 1 groupe ECO’AIR 500m3/h.
- 3 bouches de soufflages.
- 1 gaine alu noir laqué 1.5 ml.
- 1 gaine isolée 10ml.
- 1 scotch alu.
- 10 colliers.
- 1 SAD 45°C.
- 1 croix.
Utilisation
Système de récupération et de distribution de la chaleur perdue pour un poêle à bois.
- Permet de répartir l’air chaud dans 2 ou 3 pièces de la maison selon votre besoin.
- Distribution jusqu’à 10 m de long, pour une distance plus importante, vous pourrez ajouter une gaine isolée supplémentaire, vendue en accessoire.
Avantages
- Récupère les calories perdues et réchauffe l’air ambiant autour du conduit du poêle à bois. Pour un poêle de 6 kw, l’Opti’Air récupère 2 kw de calories perdues et l’Eco’Air les redistribue.
- Permet de grosses économies sur vos dépenses énergétiques en améliorant grandement le confort dans votre maison en diffusant mieux la chaleur.
Inconvénients
- Notre système n’est pas compatible avec les poêles à granulés, qui ne produisent pas assez de chaleur, le long du conduit.
- Le collecteur doit être installé sur un poêle d’une puissance minimum de 6 kw.
Mise en oeuvre
Comment choisir la puissance du collecteur / distributeur ?
- Le choix de la puissance, de votre caisson, dépend du nombre de pièces de la maison que vous souhaitez chauffer et / ou de la distance entre le caisson et la pièce la plus éloignée.
- En effet, au-dessus de 10 m. entre le caisson et la dernière bouche, nous vous conseillons d’utiliser le kit 3 bouches, 500m³/h.
Installation facile et rapide du système de récupération.
L’installation est facilitée par la conception simple du récupérateur de chaleur.
- Fixez les deux colliers de maintien directement sur le conduit d’évacuation des fumées.
- Montez ensuite les plaques avant et arrière du collecteur.
- Percez le plafond (ou faux-plafond) au diamètre 125 mm.
- Attention, laissez 10 cm minimums entre le perçage et le tuyau de poêle.
- Installez la gaine souple.
- Raccordez la au récupérateur de chaleur.
- Installez la gaine isolée de distribution et les bouches de soufflage.
- Assurez-vous que tous les raccordements sont étanches (ruban adhésif aluminium et colliers).
- Grâce à la sonde, le récupérateur de chaleur se déclenche à partir de 45°C.
Points importants pour le montage du collecteur
- Le collecteur doit être installé sur un poêle d’une puissance minimum de 6 Kw.
- La longueur totale de gaine ne doit pas dépasser 15 mètres.
- La partie du tuyau de fumée qui se trouve dans le collecteur doit être d’un seul tenant (sans raccord).
- Assurez-vous de la parfaite étanchéité de ce dernier et du diamètre du conduit qui doit être de 150 ou 180 mm
- .Si vous disposez d’une maison à étage, il faudra rallonger le gaine pour la relier au collecteur de chaleur placé dans les combles. Dans ce cas , utilisez une gaine isolée et une sonde à distance.
